به گزارش تیتر۲۴، شما بهعنوان مهندس نگهداری، مدیر فنی یا حتی اپراتور خط تولید، دقیقاً میدانید که یک گیربکس صنعتی قلب تپندهی هر سیستم انتقال قدرت است. وقتی این قلب از تپش بیفتد، کل کارخانه میایستد. این مقاله برای شما نوشته شده است: برای اینکه قبل از آن صدای شوم بامدادی، عیب را بشناسید، ریشهیابی کنید و با دست خودتان برطرف کنید.
گیربکس صنعتی چیست و چرا عیبیابی آن حیاتی است؟
گیربکس صنعتی مجموعهای مهندسیشده از چرخدندهها، شفتها، یاتاقانها و کاسهنمدها است که گشتاور و سرعت را از موتور الکتریکی به ماشینآلات منتقل میکند. یک گیربکس هلیکال سهمرحلهای با نسبت تبدیل ۱:۱۲۵، گشتاور خروجی تا ۲۵۰۰۰ نیوتنمتر تولید میکند و در دمای محیطی بین ۲۰- تا ۵۰+ درجه سانتیگراد کار میکند. وقتی هر یک از این اجزا دچار عیب میشود، تعمیر گیربکس صنعتی باید با دانش کامل از این مشخصات فنی انجام شود، نه با آزمون و خطا.
چرا عیبیابی حیاتی است؟ سه عدد واقعیت را روشن میکنند:
- هزینهی توقف: هر ساعت توقف در صنایع سیمان ایران بهطور میانگین ۸ تا ۱۵ میلیون تومان خسارت وارد میکند.
- عمر مفید: گیربکسی که بدون عیبیابی منظم کار کند، عمر مفیدش از ۸۰۰۰۰ ساعت به کمتر از ۳۵۰۰۰ ساعت افت میکند.
- ایمنی: شکستگی ناگهانی دندانهی چرخدنده در دور ۱۴۵۰ دور بر دقیقه، پرتابهی فلزی با انرژی جنبشی بیش از ۲۰۰ ژول ایجاد میکند.
عیبیابی منظم، سرمایهگذاری است، نه هزینه.
انواع گیربکسهای صنعتی: هر کدام عیب خاص خود را دارد
قبل از اینکه آچار به دست بگیرید، باید بدانید با چه نوع گیربکسی سروکار دارید. هر معماری، الگوی خرابی متفاوتی نشان میدهد:
گیربکس هلیکال (Helical Gearbox)
چرخدندههای مارپیچ با زاویهی هلیکس ۱۵ تا ۲۵ درجه، تماس تدریجی دندانهها و نویز کمتر ایجاد میکنند. عیب شایع: سایش پیشروندهی پهلوی دندانه بهدلیل بار محوری اضافی. برندهای مرجع: SEW-Eurodrive (آلمان)، Bonfiglioli (ایتالیا).
گیربکس سیارهای (Planetary Gearbox)
سه تا پنج چرخدندهی سیارهای دور یک چرخدندهی خورشیدی میچرخند. نسبت تبدیل بالا در فضای فشرده. عیب شایع: خرابی یاتاقان سوزنی سیارهها بهدلیل بار شعاعی نامتقارن. کاربرد: توربینهای بادی، میکسرهای صنعتی.
گیربکس حلزونی (Worm Gearbox)
مارپیچ فولادی روی چرخ برنزی میلغزد. نسبت تبدیل تا ۱:۱۰۰ در یک مرحله. عیب شایع: سایش چسبنده (Scuffing) سطح برنز بهدلیل ناکافی بودن فیلم روغن. برند مرجع: Rossi (ایتالیا).
گیربکس مخروطی (Bevel Gearbox)
دندانههای مخروطی با زاویهی ۹۰ درجه. عیب شایع: شکستگی خستگی دندانه در ناحیهی ریشه بهدلیل تمرکز تنش. کاربرد: خطوط نورد، ماشینآلات معدنی.
شما باید در اولین قدم عیبیابی، پلاک مشخصات گیربکس را بخوانید: مدل، نسبت تبدیل، کلاس روغن (مثلاً ISO VG ۲۲۰ یا VG ۳۲۰) و تاریخ سرویس آخر. این اطلاعات، نقشهی راه شماست.
نشانههای هشداردهنده: بدن گیربکس با شما حرف میزند
گیربکس قبل از خرابی کامل، حداقل چهار هفته نشانه میدهد. شما باید یاد بگیرید این نشانهها را بخوانید:
۱. ارتعاش غیرعادی
دست خود را روی پوستهی گیربکس بگذارید. اگر لرزشی ریتمیک و فزاینده حس کردید، احتمالاً یاتاقان مرحلهی اول خرابی را طی میکند. طبق استاندارد ISO ۱۰۸۱۶-۳، سرعت ارتعاش مؤثر (RMS) بالای ۴.۵ میلیمتر بر ثانیه در فرکانس ۱۰ تا ۱۰۰۰ هرتز، هشدار زرد و بالای ۷.۱ میلیمتر بر ثانیه، هشدار قرمز است.
۲. صدای غیرطبیعی
- وزوز ممتد: درگیری نادرست چرخدندهها (Misalignment)
- تقتق ریتمیک: شکستگی یا ترک دندانه
- صدای سایش فلزی: کمبود روغن یا آلودگی ذرات فلزی
- زوزهی ممتد: خرابی قفسهی یاتاقان ساچمهای
۳. افزایش دما
دمای پوستهی گیربکس در حالت عادی بین ۶۰ تا ۸۰ درجه سانتیگراد است. اگر دماسنج لیزری شما عدد بالای ۹۵ درجه نشان دهد، فیلتر روغن گرفته، یاتاقان در حال قفلشدن است یا بار بیش از حد وارد شده است.
۴. تغییر رنگ و بوی روغن
روغن سالم گیربکس، شفاف و کهرباییرنگ است. اگر روغن سیاه، کدر یا با بوی سوختگی باشد، ذرات فلزی در حال سایش هستند. اگر کفآلود باشد، آب وارد سیستم شده است.
۵. نشتی روغن
یک قطره روغن در ساعت از کاسهنمد شفت خروجی، در طول یک ماه برابر ۷۲۰ سیسی روغن از دست رفته است. نشتی فقط آلودگی محیطی نیست؛ نشانهی فرسودگی کاسهنمد و احتمال ورود ذرات خارجی به داخل گیربکس است.

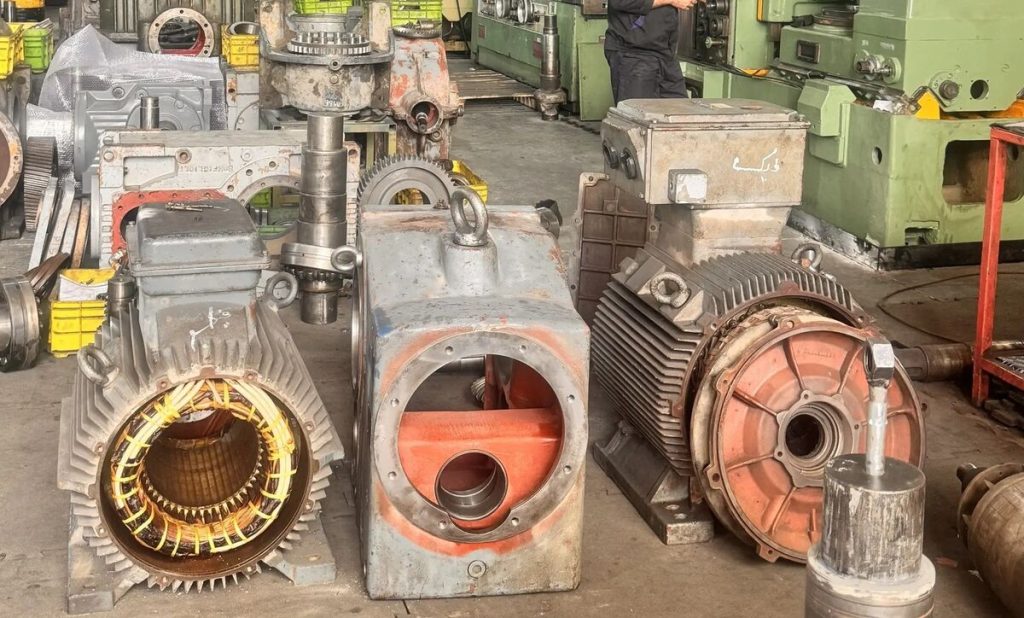

روشهای عیبیابی: از چشم غیرمسلح تا آنالایزر اسپکترومتری
شما برای عیبیابی دقیق، به ترکیبی از حواس پنجگانه و ابزارهای مهندسی نیاز دارید. هر روش، لایهی متفاوتی از اطلاعات را آشکار میکند:
بازرسی چشمی و حسی (سطح ۱)
ابزار: چراغقوه، ذرهبین ۱۰ برابر، دستکش نیتریل، دماسنج لیزری. چه کاری انجام دهید:
- پوستهی گیربکس را از نظر ترک، خوردگی و نشتی بررسی کنید.
- پیچهای پایه را با آچار ترکمتر (Torque Wrench) چک کنید؛ گشتاور استاندارد برای پیچ M۱۶ کلاس ۸.۸ برابر ۱۶۰ نیوتنمتر است.
- سطح روغن را از شیشهی دید (Sight Glass) کنترل کنید. سطح باید بین دو خط علامتگذاریشده باشد.
تحلیل ارتعاش (سطح ۲)
ابزار: شتابسنج پیزوالکتریک (حساسیت ۱۰۰ mV/g)، آنالایزر FFT، نرمافزار طیفی. چه کاری انجام دهید:
- شتابسنج را با مگنت یا چسب سیانواکریلات روی یاتاقان ورودی، میانی و خروجی نصب کنید.
- طیف فرکانسی را در سه محور (شعاعی، محوری، عمودی) ثبت کنید.
- فرکانسهای مشخصه را شناسایی کنید:
- فرکانس درگیری دندانه (GMF) = تعداد دندانه × دور شفت (دور بر ثانیه)
- فرکانس خرابی یاتاقان ساچمهای (BPFO) ≈ ۰.۴ × تعداد ساچمه × دور شفت
- اگر دامنهی GMF بیش از ۳ برابر مقدار پایه افزایش یافته باشد، پروفیل دندانه آسیب دیده است.
آنالیز روغن (سطح ۳)
ابزار: کیت نمونهبرداری روغن، آزمایشگاه اسپکترومتری (ICP-OES)، شمارندهی ذرات. چه کاری انجام دهید:
- هر ۲۰۰۰ ساعت کاری یا هر ۶ ماه (هرکدام زودتر)، ۱۰۰ سیسی روغن از شیر تخلیه در دمای کاری بگیرید.
- غلظت ذرات فلزی را اندازه بگیرید:
- آهن (Fe) بالای ۵۰ ppm → سایش چرخدنده یا شفت
- مس (Cu) بالای ۳۰ ppm → سایش قفسهی برنزی یاتاقان
- سیلیسیم (Si) بالای ۲۰ ppm → ورود گرد و غبار از بیرون
- ویسکوزیتهی روغن را در ۴۰ درجه سانتیگراد بسنجید. افت بیش از ۱۰٪ نسبت به مقدار نامی، یعنی روغن اکسید شده و باید تعویض شود.
ترموگرافی مادون قرمز (سطح ۴)
ابزار: دوربین حرارتی با حساسیت ۰.۰۵ درجه (مانند FLIR T۵۴۰). چه کاری انجام دهید:
- در بار کامل، از فاصلهی ۱ متری اسکن حرارتی بگیرید.
- نقاط داغ (Hot Spots) را شناسایی کنید:
- اختلاف دمای بیش از ۱۵ درجه بین دو یاتاقان قرینه → ناهمراستایی شفت
- دمای بالای ۱۱۰ درجه روی پوسته در ناحیهی درگیری دندانه → کمبود روانکاری
بازرسی داخلی با آندوسکوپ صنعتی (سطح ۵)
ابزار: آندوسکوپ انعطافپذیر با قطر ۶ میلیمتر و دوربین ۵ مگاپیکسل. چه کاری انجام دهید:
- از دریچهی بازرسی (Inspection Port) وارد شوید.
- سطح دندانهها را از نظر پیتینگ (حفرههای ریز)، اسکافینگ (خطوط سایش) و شکستگی بررسی کنید.
- طبق استاندارد AGMA ۲۰۰۷-A۰۱، پیتینگ بیش از ۲۰٪ سطح دندانه، نیازمند تعویض فوری است.
نتیجهگیری: عیبیابی مهارت است، نه شانس
شما در این مقاله از صدای خراش بامدادی شروع کردید و به فرآیند هفتگامی عیبیابی، ابزارهای دقیق، عیوب رایج و مثال واقعی نجات گیربکس ۲۵۰۰ کیلوواتی رسیدید. نکتهی کلیدی این است: عیبیابی گیربکس صنعتی، ترکیبی از علم (تحلیل ارتعاش، شیمی روغن، ترمودینامیک) و هنر (گوشدادن به صدا، حسکردن لرزش، خواندن رنگ روغن) است.
این مقاله بر اساس دادههای فنی استانداردهای ISO، AGMA و تجربیات میدانی صنایع سیمان، فولاد و معدن ایران تنظیم شده است. برای هر اقدام تعمیراتی، حتماً با دفترچهی فنی سازندهی گیربکس و مهندس ایمنی کارخانه هماهنگ باشید. اگر نیاز به شرکتی دارید که در طراحی گیربکس صنعیت، تولید گیربکس صنعتی و تعمیر گیربکس های صنعتی تخصص و سابقه داشته باشد میتوانید با شرکت رها گیربکس تماس حاصل نمایید.
