ناودانی چیست؟ معرفی کامل انواع، ویژگی ها، مزایا، معایب و کاربردها

به گزارش تیتر۲۴، ناودانی یکی از مقاطع پرکاربرد فولادی است که به واسطه شکل هندسی خاص، خواص مکانیکی مطلوب و سهولت در نصب و اجرا، جایگاه ویژه ای در صنایع مختلف، به ویژه ساختمان سازی، سازه های صنعتی، تجهیزات دریایی و حمل ونقل دارد. این مقطع فولادی به صورت U شکل طراحی شده و متشکل از یک جان و دو بال عمود بر آن است. در این مقاله با انواع ناودانی، قیمت ناودانی، کاربردها، ویژگی ها، روش های تولید، استانداردها و همچنین مزایا و معایب آن آشنا خواهید شد.

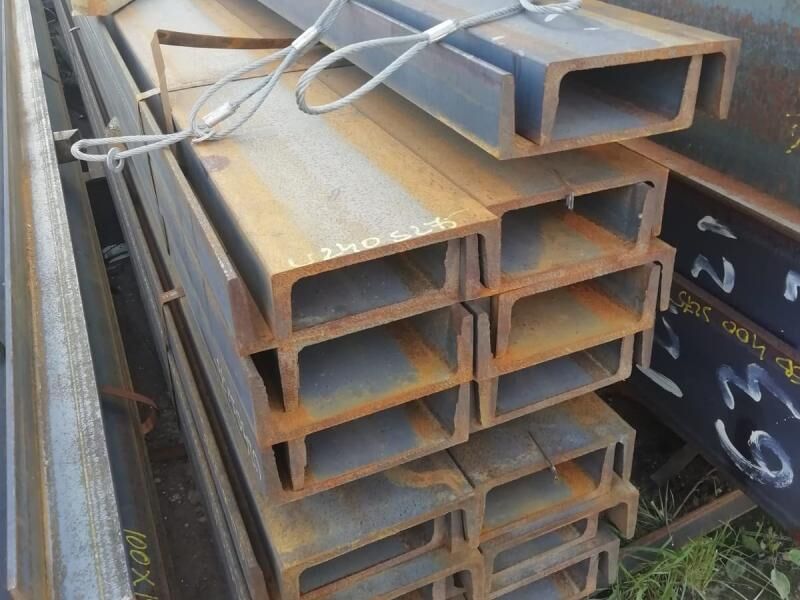

ناودانی چیست؟

ناودانی نوعی پروفیل فولادی با مقطع باز به شکل U یا C است که در صنایع ساختمانی، عمرانی و صنعتی به کار می رود. این مقطع شامل یک بخش میانی به نام «جان» و دو لبه کناری به نام «بال» است که عمود بر جان قرار دارند. این ساختار به ناودانی استحکام قابل توجهی در برابر فشارهای فیزیکی و نیروهای خمشی می دهد.

انواع ناودانی از نظر جنس

۱. ناودانی فولادی (کربن استیل)

ناودانی فولادی رایج ترین نوع ناودانی است که از فولاد کربنی ساخته می شود. این نوع ناودانی معمولاً با روش نورد گرم یا سرد تولید می شود و از نظر استحکام، قیمت و دسترسی بسیار مناسب است.

ویژگی ها:

• مقاومت بالا در برابر نیروهای فشاری و خمشی
• قابلیت جوشکاری و ماشین کاری خوب
• قابلیت باربری مناسب در سازه های فلزی
• قابلیت استفاده در ابعاد و ضخامت های متنوع

کاربردها:

• ساختمان سازی
• اسکلت های فلزی و صنعتی
• ماشین آلات سنگین و سوله ها

۲. ناودانی گالوانیزه

این نوع ناودانی همان ناودانی فولادی است که برای افزایش مقاومت در برابر زنگ زدگی، با پوششی از فلز روی (Zn) گالوانیزه می شود. فرآیند گالوانیزه ممکن است به صورت گرم یا سرد انجام شود.

ویژگی ها:

• مقاومت بسیار بالا در برابر خوردگی و رطوبت
• مناسب برای محیط های مرطوب و خورنده (مانند مناطق ساحلی)
• عمر مفید بیشتر نسبت به ناودانی های بدون پوشش

کاربردها:

• سازه های بیرونی و محیط های صنعتی
• ساخت سوله، گلخانه، سکوهای نفتی و تأسیسات دریایی
• پروژه های فاضلاب، آب رسانی، کانال سازی و دکل های برق

۳. ناودانی آلومینیومی

ناودانی آلومینیومی از فلز آلومینیوم ساخته می شود که به طور طبیعی در برابر خوردگی مقاوم است. این نوع ناودانی بسیار سبک و درعین حال مقاوم است و در کاربردهای غیر سازه ای یا سبک استفاده می شود.

ویژگی ها:

• وزن بسیار سبک در مقایسه با فولاد
• مقاوم در برابر زنگ زدگی بدون نیاز به پوشش محافظ
• قابلیت فرم پذیری و ماشین کاری بالا
• ظاهر زیبا و مناسب برای پروژه های معماری

کاربردها:

• صنایع هوافضا و خودروسازی
• نماهای ساختمان، نرده ها و پنل های دکوراتیو
• تجهیزات سبک و مکان های مرطوب

۴. ناودانی استیل (فولاد ضد زنگ)

ناودانی استیل از آلیاژ فولاد ضد زنگ (استنلس استیل) تولید می شود که ترکیباتی از کروم، نیکل و دیگر عناصر دارد. این نوع ناودانی در برابر زنگ زدگی، اسیدها، نمک و رطوبت مقاومت فوق العاده ای دارد.

ویژگی ها:

• مقاومت بسیار بالا در برابر خوردگی و اکسیداسیون
• ظاهر براق و زیبا
• قابل استفاده در محیط های بهداشتی و شیمیایی
• قیمت بالا نسبت به سایر انواع ناودانی

کاربردها:

• صنایع غذایی و دارویی
• تجهیزات پزشکی و بهداشتی
• پروژه های دریایی و شیمیایی

۵. ناودانی پلاستیکی یا PVC غیرفلزی

ناودانی های غیرفلزی از جنس پلی وینیل کلراید (PVC) یا دیگر مواد پلیمری ساخته می شوند و بیشتر در مصارف سبک و غیرسازه ای به کار می روند، مانند سیستم های زهکشی یا تزیینات ساختمانی.

ویژگی ها:

• سبک و غیرقابل زنگ زدگی
• مقاوم در برابر رطوبت و مواد شیمیایی سبک
• نصب آسان و بدون نیاز به جوشکاری

کاربردها:

• ناودان های سقف ساختمان ها
• سیستم های هدایت آب باران
• کاربری های موقت یا تزیینی

برای اطلاع از قیمت انواع محصولات فولادی مانند قیمت نبشی می توانید با مراجع معتبر مانند فولادفیدار تماس بگیرید.

انواع ناودانی از نظر استاندارد و شکل ظاهری

از نظر شکل بال ها و استانداردهای تولید، ناودانی به دو نوع اصلی تقسیم می شود:

• ناودانی UPE: این نوع دارای بال های موازی با جان است و به دلیل یکنواختی در ضخامت، گزینه ای مناسب برای اتصالات دقیق و سازه های مهندسی است.
• ناودانی UPN یا UNP: این نوع دارای بال های شیب دار است و مطابق با استاندارد DIN آلمان یا استاندارد اروپایی تولید می شود. در پروژه هایی که نیاز به استحکام بیشتری وجود دارد، استفاده از این نوع توصیه می شود.

دسته بندی ناودانی از نظر وزن

ناودانی ها از لحاظ وزن به دو گروه سبک و سنگین تقسیم می شوند. ناودانی سبک معمولاً وزن کمتری نسبت به مقادیر مندرج در جدول اشتال دارد و اغلب برای پروژه های کم اهمیت یا غیر باربر به کار می رود. در مقابل، ناودانی سنگین دقیقاً مطابق با جدول اشتال یا حتی سنگین تر تولید می شود و برای سازه های باربر و حساس مناسب است.

روش های تولید ناودانی

ناودانی ها به دو روش اصلی تولید می شوند:

1. ناودانی پرسی: در این روش، ورق فولادی ابتدا توسط دستگاه پرس خم می شود تا شکل U به خود بگیرد. این نوع ناودانی در مواردی که نیاز به دقت ابعادی بالا نیست، کاربرد دارد.
2. ناودانی فابریک: مستقیماً از خط تولید نورد گرم خارج می شود و به صورت یکپارچه شکل می گیرد. این نوع از کیفیت، دقت و استحکام بالاتری برخوردار است و در پروژه های حساس ترجیح داده می شود.

ویژگی های فنی و عملکردی ناودانی

ناودانی به دلیل ساختار باز و متقارن خود، از مقاومت بالایی در برابر تنش های خمشی و فشاری برخوردار است. این مقطع به راحتی قابل جوشکاری، برش و سوراخ کاری بوده و به دلیل شکل استاندارد، نصب و مونتاژ آن در سازه ها با سرعت بالا انجام می شود. همچنین فضای کمی اشغال کرده و در عین حال ظرفیت باربری خوبی دارد.

کاربردهای ناودانی

ناودانی در صنایع متعددی نقش کلیدی دارد:

• در ساخت اسکلت های فلزی ساختمان ها
• در تولید خرپاها، تیرها و ستون های فرعی
• در قالب بندی و تقویت دیوارها و سقف ها
• در ساخت قاب ماشین آلات صنعتی
• در تجهیزات حمل ونقل مانند کامیون و تریلر
• در سازه های دریایی مانند اسکله، اسکله بند و سکوهای نفتی

مزایای ناودانی

ناودانی ها به دلیل طراحی مهندسی و خواص فیزیکی خاص، دارای مزایای قابل توجهی هستند که عبارتند از:

• مقاومت بالا در برابر تنش های خمشی و فشاری: ساختار U شکل باعث افزایش مقاومت در برابر نیروهای وارده می شود.
• نصب آسان و سریع: شکل منظم و استاندارد ناودانی موجب سرعت در عملیات نصب و مونتاژ در پروژه ها می شود.
• سازگاری با اتصالات پیچ و مهره یا جوشکاری: انعطاف پذیری بالا در روش های نصب و اتصال.
• قابلیت تولید در ابعاد و وزن های مختلف: متناسب با نیاز پروژه های سبک یا سنگین.
• قابل استفاده در محیط های خورنده (در نوع گالوانیزه یا استیل): برای مناطق مرطوب یا صنعتی.
• قیمت مقرون به صرفه نسبت به دیگر مقاطع سنگین فولادی

معایب ناودانی

با وجود مزایای فراوان، ناودانی نیز دارای محدودیت هایی است:

• مقاومت کمتر در برابر پیچش: به دلیل مقطع باز، در برابر نیروهای پیچشی از خود مقاومت کمتری نشان می دهد.
• محدودیت در استفاده در سازه های کاملاً باربر: در سازه هایی با بارهای محوری بالا، مقاطع بسته مثل قوطی یا تیرآهن بال پهن گزینه های بهتری هستند.
• نیاز به محافظت سطحی در شرایط مرطوب: در صورت استفاده از نوع فولاد ساده، ممکن است در برابر رطوبت دچار خوردگی شود مگر اینکه پوشش مناسبی مانند گالوانیزه داشته باشد.
• ایجاد تمرکز تنش در محل اتصال بال و جان: در طراحی سازه ای باید این نقاط تقویت شوند تا از شکست یا خمیدگی جلوگیری شود.

ناودانی گالوانیزه و مزایای آن

یکی از گزینه های محبوب در محیط های خورنده و مرطوب، استفاده از ناودانی گالوانیزه است. این نوع ناودانی با پوششی از فلز روی پوشانده می شود که آن را در برابر زنگ زدگی و خوردگی مقاوم می سازد. استفاده از ناودانی گالوانیزه در پروژه های ساحلی، تأسیسات آب و فاضلاب، و سازه های بیرونی، یک راهکار مطمئن برای افزایش دوام و طول عمر است.

استانداردهای رایج ناودانی

ناودانی ها بر اساس استانداردهای مختلفی تولید می شوند که مهم ترین آن ها عبارت اند از:

۱. استاندارد DIN آلمان– DIN ۱۰۲۶

• یکی از پرکاربردترین استانداردها در ایران و کشورهای اروپایی.
• شامل مشخصات هندسی، وزن، تلرانس ها و مقاطع ناودانی به صورت دقیق است.
• این استاندارد، دو نوع اصلی از ناودانی را تعریف می کند:
  • U channel (ناودانی U) با بال های شیب دار
  • C channel (ناودانی C) با بال های موازی و استاندارد

۲. استاندارد EN اروپا– EN ۱۰۲۷۹

• استاندارد اروپایی برای مقاطع ناودانی با بال های موازی.
• جایگزین برخی از استانداردهای قدیمی مانند DIN ۱۰۲۶ شده است.
• در این استاندارد، ابعاد، ضخامت جان و بال، وزن، و نحوه تلرانس ها مشخص شده اند.
• بیشتر برای ناودانی های صنعتی و دقیق استفاده می شود.

۳. استاندارد ASTM آمریکا

• در ایالات متحده، ناودانی ها طبق استاندارد ASTM A۳۶، ASTM A۵۷۲ یا ASTM A۹۹۲ تولید می شوند که خواص مکانیکی مانند استحکام کششی، مقاومت تسلیم و ترکیب شیمیایی را مشخص می کنند.
• این ناودانی ها به شکل C Channel یا MC Channel شناخته می شوند.

ویژگی ها:

• استفاده از فولاد با خواص مکانیکی مشخص
• کاربرد در سازه های سنگین، پل ها، تجهیزات صنعتی

۴. استاندارد BS بریتانیا– BS ۴-۱

• استاندارد انگلیسی برای ناودانی های فولادی.
• در این استاندارد، ناودانی ها به صورت Parallel Flange Channels (PFC) تعریف می شوند.
• مشخصات شامل وزن واحد طول، ابعاد جان و بال، و ضخامت است.
• این نوع ناودانی ها در پروژه های بین المللی بسیار پرکاربرد هستند.

۵. استاندارد ملی ایران – ISIRI ۴۴۷۷

• این استاندارد بر اساس DIN ۱۰۲۶ تدوین شده و مرجع اصلی تولید ناودانی در داخل کشور است.
• شامل موارد زیر است:
  • ابعاد مقطع (ارتفاع، ضخامت جان، ضخامت بال)
  • وزن هر متر
  • تلرانس های مجاز
  • نحوه آزمون کیفیت و خواص مکانیکی

نکات مهم هنگام انتخاب استاندارد ناودانی

• محل استفاده: برای پروژه های بین المللی، انتخاب استاندارد متناسب با کشور مقصد اهمیت دارد.
• دقت در ابعاد و وزن: پروژه هایی که نیاز به تلرانس های دقیق دارند، باید از استاندارد EN یا ASTM استفاده کنند.
• هماهنگی با سایر مقاطع فولادی: اگر سایر اجزای پروژه بر اساس استاندارد خاصی هستند (مثلاً ASTM)، بهتر است ناودانی هم مطابق همان باشد.
• موجودی بازار: در ایران، بیشتر ناودانی ها بر اساس استاندارد DIN یا ISIRI تولید و عرضه می شوند.

نکات اجرایی و نگهداری ناودانی

برای دستیابی به حداکثر کارایی، رعایت برخی نکات اجرایی در هنگام استفاده از ناودانی ضروری است. در سیستم های سازه ای، باید از محل مناسب برای مهاربندی و پشتیبانی جان و بال اطمینان حاصل شود. همچنین در کاربردهایی مانند زهکشی سقف، استفاده از شیب مناسب و خروجی های کافی برای جلوگیری از تجمع آب اهمیت دارد. بررسی دوره ای و تعمیر نقاط آسیب پذیر نیز در افزایش طول عمر ناودانی مؤثر است.

ناودانی به عنوان یکی از مقاطع پرکاربرد فولادی، نقش مهمی در طراحی و اجرای سازه های مختلف ایفا می کند. شناخت انواع آن، تفاوت در روش های تولید، انتخاب صحیح جنس و استاندارد مناسب، موجب بهینه سازی عملکرد و افزایش ایمنی پروژه خواهد شد. در عین حال، توجه به مزایا و محدودیت های ناودانی، مهندسان و فعالان حوزه ساخت وساز را در تصمیم گیری دقیق تر و کاربردی تر یاری می دهد.

چرا خرید ناودانی از فولادفیدار یا مراجع معتبر اهمیت دارد؟

۱. تضمین کیفیت و مطابقت با استانداردها

• ناودانی های عرضه شده توسط مراجع معتبر مانند فولادفیدار مطابق با استانداردهای بین المللی (DIN، EN، ASTM، ISIRI و…) هستند.
• این موضوع تضمین می کند که محصول از نظر ابعاد، وزن، ترکیب شیمیایی و خواص مکانیکی با نیاز پروژه مطابقت دارد.

۲. اصالت کالا و شناسنامه فنی

• هر شاخه ناودانی دارای مشخصات فنی، آنالیز متالورژیکی و گواهی کیفیت است.
• فولادفیدار محصولات خود را با فاکتور رسمی و شناسنامه کالا عرضه می کند که برای پروژه های پیمانکاری ضروری است.

۳. دسترسی به تنوع بالا و موجودی کامل

• در مراجع تخصصی مانند فولادفیدار، انواع ناودانی سبک و سنگین، بال موازی و شیب دار، اروپایی و ایرانی در سایزهای متنوع موجود است.
• این موضوع باعث صرفه جویی در زمان و تسریع تأمین مصالح پروژه می شود.

۴. مشاوره تخصصی پیش از خرید

• تیم مشاوره فنی در فولادفیدار می تواند با بررسی نیاز پروژه، مناسب ترین نوع و سایز ناودانی را پیشنهاد دهد.
• این موضوع از خرید اشتباه و تحمیل هزینه های اضافی جلوگیری می کند.

۵. قیمت گذاری شفاف و منصفانه

• قیمت ها در مراجع معتبر براساس نرخ روز بازار آهن تعیین می شود و بدون واسطه ارائه می گردد.
• این شفافیت قیمت گذاری، اطمینان مشتری را نسبت به عدالت در خرید بالا می برد.
• قیمت انواع محصولات فولادی مانند قیمت تیرآهن هاش را می توانید با خیال راحت از این مرجع جویا شوید.

۶. حمل ونقل سریع و مطمئن

• فولادفیدار دارای سیستم لجستیک حرفه ای است و محصولات را در سریع ترین زمان ممکن به محل پروژه ارسال می کند.
• بسته بندی مناسب، جلوگیری از آسیب دیدگی و تحویل سالم کالا، از مزایای آن است.

۷. پشتیبانی پس از فروش

• در صورت وجود هرگونه مغایرت یا ایراد احتمالی، امکان پیگیری و رفع مشکل از طریق پشتیبانی رسمی وجود دارد.
• این مورد در خرید از فروشندگان غیررسمی یا واسطه ها معمولاً وجود ندارد.

نتیجه گیری

خرید ناودانی از مراجع معتبر مانند فولادفیدار، امنیت، دوام و کیفیت سازه شما را تضمین می کند و از بروز مشکلات فنی، هزینه های اضافی، و تأخیر در پروژه جلوگیری می نماید. به همین دلیل توصیه می شود همیشه از تأمین کنندگان قابل اعتماد و باسابقه خرید کنید.
