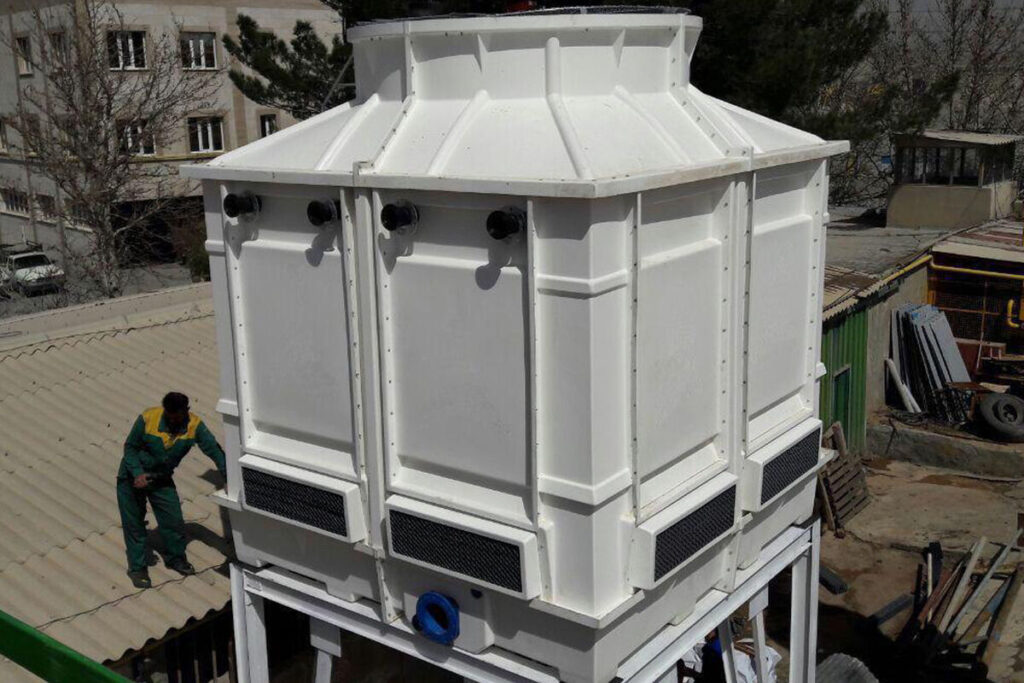

راهنمای انتخاب برج خنک‌ کننده صنعتی

به گزارش تیتر۲۴، برج خنک‌ کننده (Cooling tower) صنعتی به عنوان یک تجهیز کلیدی در بسیاری از فرآیندهای صنعتی، نقش بسیار حیاتی در حفظ کارایی و بهره‌وری سیستم‌های حرارتی ایفا می‌کند. این دستگاه‌ها برای کاهش دمای سیال (معمولاً آب) به کار گرفته می‌شوند تا فرآیندهای مختلفی نظیر تولید انرژی، ساخت محصولات شیمیایی، فرآوری مواد غذایی، پالایش نفت و دیگر بخش‌های صنعتی، به طور مؤثر و کارآمد ادامه یابند. برج‌های خنک‌کننده با استفاده از تبخیر بخشی از آب، دمای باقی‌مانده را کاهش داده و به محیط باز می‌گردانند.

برج‌های خنک‌ کننده و تاثیرات انتخاب نادرست

انتخاب برج خنک‌کننده مناسب می‌تواند تأثیر زیادی بر هزینه‌های عملیاتی، عمر مفید تجهیزات و کیفیت عملکرد سیستم‌های صنعتی داشته باشد. در واقع، اگر برج خنک‌کننده به‌طور صحیح انتخاب نشود، ممکن است منجر به افزایش مصرف انرژی، افت کارایی سیستم و همچنین هزینه‌های بالای نگهداری شود. این مشکلات می‌تواند در نهایت به آسیب‌های جدی به دستگاه‌ها و توقفات غیرمنتظره منجر گردد.

بنابراین، در این مقاله به بررسی جنبه‌های مختلفی خواهیم پرداخت که به انتخاب برج خنک‌ کننده مناسب کمک می‌کنند. از جمله این جنبه‌ها می‌توان به دما، بار حرارتی، کیفیت آب، نوع سیستم هوادهی و انتخاب پکینگ مدیا اشاره کرد. هدف ما این است که بهترین روش‌ها و تکنیک‌های انتخاب برج خنک‌کننده را برای شما ارائه دهیم تا بتوانید تصمیمات آگاهانه‌ای برای پروژه‌های خود بگیرید.

انواع برج‌های خنک‌کننده و انتخاب نوع مناسب

برج‌های خنک‌کننده مدار باز

برج‌های مدار باز به‌طور معمول برای شرایطی که آب کثیف و یا دارای رسوبات بالا نیست، مناسب هستند. در این برج‌ها، آب با هوا در تماس مستقیم قرار می‌گیرد و بخشی از آب در اثر تبخیر از سیستم خارج می‌شود. برج‌های مدار باز معمولاً از نظر اقتصادی گزینه‌های مقرون به‌صرفه‌ای هستند و در اکثر پروژه‌های صنعتی به کار می‌روند.

اما نکته قابل توجه این است که برج‌های مدار باز نیاز به مراقبت دقیق‌تری دارند و باید کیفیت آب ورودی کنترل شود تا از بروز مشکلاتی نظیر رسوب و خوردگی جلوگیری شود. برای کاهش این مشکلات، از قطره‌گیر و نازل‌های کارآمد استفاده می‌شود تا میزان رسوبات و از دست دادن آب را کاهش دهند.

برج‌های خنک‌کننده مدار بسته

از طرف دیگر، برج‌های مدار بسته برای پروژه‌هایی که نیاز به کنترل دقیق‌تری از کیفیت آب دارند یا زمانی که تماس مستقیم آب با هوا مشکل‌ساز می‌شود، مناسب‌تر هستند. این برج‌ها به‌طور کلی از کویل‌های فلزی برای انتقال حرارت استفاده می‌کنند و آب فرایند با یک سیال ثانویه از طریق کویل‌ها خنک می‌شود.

با اینکه برج‌های مدار بسته از نظر هزینه اولیه بیشتر از برج‌های مدار باز هستند، اما در مواردی که در معرض آلودگی‌های محیطی یا آلودگی‌های صنعتی قرار دارند، گزینه بهتری به شمار می‌روند. برج‌های مدار بسته معمولاً در شرایطی که نیاز به نگهداری آسان‌تر و کیفیت بالاتر آب است، مورد استفاده قرار می‌گیرند.

مقایسه برج مدار باز و بسته

برای پروژه‌های صنعتی که به کاهش مصرف انرژی و هزینه‌های عملیاتی اهمیت می‌دهند، انتخاب برج مدار بسته می‌تواند مناسب باشد، چرا که به دلیل جداسازی آب فرایند از محیط، میزان آلودگی و نیاز به تعمیرات کاهش می‌یابد. در حالی که برج‌های مدار باز می‌توانند کارآمدتر و مقرون به‌صرفه‌تر باشند، انتخاب نهایی بستگی به شرایط خاص پروژه دارد.

فاکتورهای تاثیرگذار در انتخاب برج خنک‌کننده

۱. بار حرارتی و دما

یکی از مهم‌ترین فاکتورها در انتخاب برج خنک‌کننده، بار حرارتی است. بار حرارتی نشان‌دهنده میزان گرمایی است که از سیال باید حذف شود. برای محاسبه این بار، باید دمای ورودی و خروجی آب را اندازه‌گیری کنید. دمای حباب تر نیز یکی دیگر از شاخص‌های مهم است که می‌تواند تأثیر زیادی بر عملکرد برج داشته باشد.

آزمایش‌های دمایی و تعیین دماهای دقیق برای ورودی و خروجی آب، باعث می‌شود که برج خنک‌کننده قادر به تحمل تغییرات حرارتی و برآورده کردن نیازهای فرآیند باشد. هرچه دمای آب ورودی بیشتر باشد، نیاز به برج بزرگتر و توان بیشتری برای انتقال حرارت خواهیم داشت. در کنار دما، اپروچ (اختلاف دمای آب خروجی برج و دمای حباب تر محیط) باید به‌دقت بررسی شود.

۲. کیفیت آب

یکی از عوامل تأثیرگذار بر عملکرد برج خنک‌کننده، کیفیت آب ورودی است. در صورتی که آب دارای رسوبات زیاد یا آلودگی‌های میکروبی باشد، این می‌تواند باعث گرفتگی نازل‌ها، کاهش سطح تبادل حرارت و در نهایت افت کارایی برج شود. از این رو، باید برای کیفیت آب برنامه‌ریزی دقیقی داشته باشید و در صورت لزوم از سیستم‌های تصفیه آب استفاده کنید.

انتخاب نوع پکینگ مدیا و سیستم‌های قطره‌گیر به کیفیت آب نیز بستگی دارد. برای مثال، اگر آب دارای ذرات معلق یا کلریدها باشد، استفاده از پکینگ‌های مقاوم‌تر و طراحی‌های ویژه برای مقابله با این شرایط ضروری است. این موارد باعث بهبود عملکرد برج و کاهش نیاز به نگهداری می‌شود.

انتخاب مواد بدنه و مقاومت در برابر خوردگی

یکی از مهم‌ترین عوامل در انتخاب برج خنک‌کننده، جنس بدنه آن است. انتخاب مناسب مواد بدنه به عمر مفید برج، هزینه نگهداری و همچنین کارایی سیستم کمک می‌کند. مواد رایج برای ساخت بدنه برج‌های خنک‌کننده عبارتند از:

فایبرگلاس تقویت‌شده (FRP)

فایبرگلاس به دلیل مقاومت بالا در برابر خوردگی و شرایط محیطی مختلف، یکی از بهترین گزینه‌ها برای ساخت بدنه برج‌های خنک‌کننده است. این ماده سبک است و در مقابل رطوبت، دماهای بالا و خوردگی بسیار مقاوم است. به همین دلیل، برای پروژه‌هایی که در معرض شرایط سخت محیطی قرار دارند، استفاده از فایبرگلاس تقویت‌شده توصیه می‌شود.

فولاد گالوانیزه

فولاد گالوانیزه نیز یکی دیگر از گزینه‌های رایج برای ساخت برج‌های خنک‌کننده است. این ماده به دلیل هزینه پایین‌تر نسبت به فایبرگلاس، برای پروژه‌های بزرگ و اقتصادی مناسب است. اما باید توجه داشت که در معرض آب‌های شور یا مواد خورنده، ممکن است نیاز به پوشش‌های اضافی یا نگهداری بیشتر داشته باشد.

۳. بتن

بتن برای برج‌های بزرگ که نیاز به استحکام زیاد دارند، انتخاب مناسبی است. این نوع بدنه برای برج‌های صنعتی و پروژه‌هایی که نیاز به حفاظت زیاد در برابر فشارهای محیطی دارند، مناسب است.

انتخاب پکینگ مدیا مناسب برای برج خنک‌کننده

پکینگ مدیا ( Media packing) یکی از اجزای حیاتی در عملکرد برج‌های خنک‌کننده است که نقش آن در انتقال حرارت و بهبود راندمان برج بسیار مهم است. پکینگ‌ها سطح تماس آب و هوا را افزایش می‌دهند و در نتیجه تبادل حرارتی بهبود می‌یابد.

پکینگ فیلمی (Film Packings)

پکینگ‌های فیلمی معمولاً برای سیستم‌هایی که آب با کیفیت بالا دارند، مناسب هستند. این پکینگ‌ها دارای سطح تماس بیشتری بین آب و هوا هستند که باعث افزایش انتقال حرارت می‌شود. با این حال، پکینگ‌های فیلمی در برابر رسوبات حساس‌تر هستند و باید به‌طور منظم تمیز شوند تا عملکرد برج بهینه باقی بماند.

پکینگ اسپلش (Splash Packings)

پکینگ‌های اسپلش به دلیل طراحی خاص خود که از برخورد شدید آب با هوا جلوگیری می‌کند، برای سیستم‌هایی با آب‌های دارای رسوبات زیاد مناسب‌تر هستند. این پکینگ‌ها در برابر شرایط سخت‌تر مقاوم‌تر هستند و می‌توانند به راحتی در مقابل آلودگی‌های محیطی ایستادگی کنند.

تکنولوژی‌های نوین در برج‌های خنک‌کننده

استفاده از سیستم‌های کنترل دور فن (VFD) و سیستم‌های شست‌وشوی خودکار پکینگ‌ها در برج‌های خنک‌کننده می‌تواند تأثیر زیادی در بهبود کارایی برج داشته باشد. این تکنولوژی‌ها به کاهش مصرف انرژی، بهینه‌سازی فرآیندهای سرمایش و کاهش هزینه‌های نگهداری کمک می‌کنند.

انتخاب فن مناسب و تاثیر آن در عملکرد برج خنک‌کننده

فن‌های آکسیال (Axial Fans)

فن‌های آکسیال یکی از بهترین و پرکاربردترین فن‌ برج‌ خنک‌ کننده است که در بسیاری از پروژه‌ها استفاده می‌شوند. این فن‌ها به‌طور خاص برای برج‌هایی که نیاز به دبی هوای بالا دارند، بسیار مناسب هستند. فن‌های آکسیال معمولاً نسبت به فن‌های سانتریفیوژ مصرف انرژی کمتری دارند و هزینه نگهداری کمتری نیز دارند. همچنین، این فن‌ها در برج‌های خنک‌کننده‌ای که به جریان هوا در سطح وسیع نیاز دارند، بهترین عملکرد را دارند.

مزایای فن‌های آکسیال:

• راندمان بالاتر در برج‌های خنک‌کننده بزرگ

• مصرف انرژی پایین‌تر در مقایسه با سایر فن‌ها

• هزینه نصب و نگهداری کمتر نسبت به فن‌های سانتریفیوژ

معایب فن‌های آکسیال:

• برای شرایط با فشار استاتیک بالا مناسب نیستند

• به دلیل ساختار خاص، ممکن است در شرایط خاص (مانند گرد و خاک زیاد) کارایی خود را از دست بدهند

فن‌های سانتریفیوژ (Centrifugal Fans)

فن‌های سانتریفیوژ معمولاً برای برج‌هایی با نیاز به فشار استاتیک بالا استفاده می‌شوند. این نوع فن‌ها برای برج‌های کوچکتر و در پروژه‌هایی که نیاز به فشار هوای بیشتری دارند، مناسب هستند. فن‌های سانتریفیوژ قابلیت بیشتری برای مقابله با موانع هوایی و کانال‌کشی پیچیده‌تر دارند.

مزایای فن‌های سانتریفیوژ:

• کارایی بیشتر در فشار استاتیک بالا

• مناسب برای برج‌های خنک‌کننده‌ای که به فضای محدود یا به‌طور خاص به سیستم کانال‌کشی پیچیده نیاز دارند

معایب فن‌های سانتریفیوژ:

انتخاب سرعت و سیستم کنترل دور فن

در بسیاری از پروژه‌ها، تنظیم سرعت فن با استفاده از کنترل‌کننده‌های دور متغیر (VFD) برای بهینه‌سازی مصرف انرژی و بهبود راندمان برج خنک‌کننده ضروری است. استفاده از VFD امکان تنظیم سرعت فن‌ها را بر اساس شرایط محیطی و دماهای ورودی و خروجی آب فراهم می‌آورد و بدین ترتیب از اتلاف انرژی جلوگیری می‌شود.

مزایای استفاده از سیستم VFD:

1. کاهش مصرف انرژی: با تنظیم دور فن‌ها، می‌توان مصرف انرژی را کاهش داد.

2. بهینه‌سازی عملکرد برج: امکان تنظیم سرعت فن‌ها بر اساس نیاز سیستم و شرایط محیطی.

3. افزایش عمر مفید تجهیزات: کاهش فشار کاری بر روی موتور و دیگر قطعات باعث افزایش عمر تجهیزات می‌شود.

برای پروژه‌هایی که در آن‌ها تغییرات دمایی و فصلی زیادی وجود دارد، استفاده از VFD می‌تواند به شدت هزینه‌های انرژی را کاهش دهد و در عین حال بهره‌وری را به حداکثر برساند.

تاثیر شرایط محیطی و اقلیمی بر انتخاب برج خنک‌کننده

شرایط اقلیمی گرم و خشک

در مناطقی که شرایط گرم و خشک دارند، انتخاب برج خنک‌کننده باید به‌گونه‌ای باشد که بتواند به خوبی با دماهای بالا و رطوبت کم کنار بیاید. در چنین شرایطی، به‌ویژه دمای حباب تر بسیار بالا است و در نتیجه اپروچ برج باید به دقت طراحی شود. برج‌هایی با فن‌های بزرگتر و کارآمدتر و همچنین پکینگ‌های مناسب برای شرایط خاص آب و هوایی در این مناطق انتخاب بهتری خواهند بود.

شرایط مرطوب و باران‌خیز

در شرایط مرطوب، باید مراقب پدیده‌های کپک‌زنی و بیوفیلم در برج خنک‌کننده بود. در این شرایط، انتخاب پکینگ‌های مناسب که بتوانند در برابر رطوبت بالا مقاومت کنند، ضروری است. برج‌هایی با قطره‌گیرهای کارآمد و نازل‌های به‌خصوص که بتوانند از پاشش آب جلوگیری کنند، معمولاً عملکرد بهتری در این شرایط دارند.

شرایط سردسیر و برفی

در مناطق سردسیر، برج‌های خنک‌کننده باید به گونه‌ای طراحی شوند که از یخ‌زدگی در بخش‌های مختلف سیستم جلوگیری شود. انتخاب نوع پکینگ، سیستم هوادهی و حتی مواد بدنه باید به‌گونه‌ای باشد که در دماهای پایین نیز عملکرد سیستم حفظ شود.

محاسبه هزینه‌های چرخه عمر (LCC) برج خنک‌کننده

یکی از نکات بسیار مهم در انتخاب و نگهداری برج‌های خنک‌کننده، محاسبه هزینه‌های چرخه عمر (LCC) است. این محاسبه به کمک آن می‌توان هزینه‌های کل مالکیت برج خنک‌کننده را از مرحله نصب تا پایان عمر مفید آن در نظر گرفت. LCC تنها به هزینه‌های خرید و نصب محدود نمی‌شود بلکه هزینه‌های نگهداری، تعمیرات، مصرف انرژی، و حتی هزینه‌های غیرمستقیم را نیز در بر می‌گیرد.

هزینه‌های اولیه (CAPEX)

هزینه‌های اولیه خرید برج خنک‌کننده شامل قیمت خود برج، سیستم‌های هوادهی، فن‌ها، پکینگ‌ها، سیستم‌های تصفیه آب، نصب و راه‌اندازی می‌شود. این هزینه‌ها معمولاً در ابتدای پروژه محاسبه می‌شوند و بخش زیادی از بودجه اولیه پروژه را به خود اختصاص می‌دهند. به همین دلیل، انتخاب درست مواد و طراحی برج می‌تواند تأثیر زیادی بر کاهش این هزینه‌ها داشته باشد.

هزینه‌های عملیاتی (OPEX)

هزینه‌های عملیاتی یا OPEX شامل هزینه‌های روزانه و دوره‌ای نگهداری برج، مصرف انرژی (برق برای فن‌ها و پمپاژ آب)، و تعمیرات است. برج‌های خنک‌کننده که دارای فن‌های متغیر سرعت (VFD) یا سیستم‌های کنترل بهینه مصرف انرژی هستند، معمولاً هزینه‌های کمتری در این بخش خواهند داشت.

هزینه‌های نگهداری و تعمیرات

یکی از عوامل مهم در کاهش هزینه‌های LCC، توجه به نگهداری پیشگیرانه و تعمیرات به موقع است. برج‌های خنک‌کننده که به‌طور منظم سرویس می‌شوند، معمولاً به‌طور کارآمدتر عمل کرده و مدت زمان بیشتری دوام خواهند آورد. برخی از هزینه‌های نگهداری برج‌ها عبارتند از:

• شست‌وشوی پکینگ‌ها و نازل‌ها

• بازرسی و نگهداری فن‌ها

• تنظیمات سیستم‌های کنترل دور متغیر (VFD)

• تعویض قطعات فرسوده مانند بلبرینگ‌ها، شفت‌ها، یا موتورهای فن

• کنترل کیفیت آب و بهینه‌سازی سیستم تصفیه آب

هزینه‌های انرژی

یکی از مهم‌ترین اجزای هزینه‌های عملیاتی برج‌های خنک‌کننده، هزینه انرژی است. مصرف برق برای فن‌ها و پمپ‌ها می‌تواند به‌طور قابل توجهی به هزینه‌های پروژه اضافه کند. استفاده از سیستم‌های کنترل دور فن (VFD) و انتخاب فن‌های کارآمدتر می‌تواند در کاهش مصرف انرژی و کاهش هزینه‌های عملیاتی کمک کند.

طول عمر برج خنک‌کننده

یکی دیگر از جنبه‌های مهم در محاسبه هزینه‌های چرخه عمر، طول عمر برج خنک‌کننده است. طول عمر معمول برج‌های خنک‌کننده بستگی به مواد بدنه، کیفیت طراحی، و شرایط عملیاتی دارد. برج‌هایی که به‌طور صحیح طراحی و نگهداری شوند، می‌توانند بیش از ۱۵ سال عملکرد مطلوب داشته باشند، در حالی که برج‌هایی که به درستی نگهداری نمی‌شوند، ممکن است پس از چند سال نیاز به تعمیرات عمده یا حتی تعویض داشته باشند.

نکات پیشرفته در نگهداری برج خنک‌کننده

پایش عملکرد برج خنک‌کننده

یکی از روش‌های مؤثر برای بهبود عملکرد برج خنک‌کننده، پایش مستمر آن است. استفاده از سیستم‌های پایش هوشمند که دما، فشار، جریان آب و وضعیت فن‌ها را به‌طور پیوسته کنترل می‌کنند، می‌تواند به شناسایی مشکلات قبل از بروز خرابی‌های عمده کمک کند.

نگهداری پیشگیرانه و دوره‌ای

برای افزایش عمر مفید برج خنک‌کننده، باید نگهداری پیشگیرانه به‌طور منظم انجام شود. این نگهداری شامل چک کردن پکینگ‌ها، نازل‌ها، فن‌ها، سیستم‌های تصفیه آب و سیستم‌های کنترل دور می‌شود. این روش‌ها باعث کاهش هزینه‌های تعمیرات و افزایش کارایی سیستم خواهند شد.

استفاده از تکنولوژی‌های نوین برای بهینه‌سازی مصرف انرژی

یکی از روش‌های مؤثر در کاهش مصرف انرژی برج‌های خنک‌کننده، استفاده از سیستم‌های کنترل انرژی است که با استفاده از تکنولوژی‌های نوین، مصرف برق را به‌طور خودکار تنظیم می‌کنند. این سیستم‌ها می‌توانند سرعت فن‌ها را بر اساس دمای ورودی و خروجی تنظیم کنند و از این طریق انرژی را بهینه مصرف کنند.

بررسی هزینه‌ها و بازدهی در طول زمان

زمان بازگشت سرمایه (ROI)

یکی از جنبه‌های کلیدی در انتخاب برج خنک‌کننده، محاسبه زمان بازگشت سرمایه (ROI) است. هزینه‌های اولیه خرید، نصب و راه‌اندازی برج خنک‌کننده معمولاً در حساب ROI منظور می‌شود. این محاسبه به شرکت‌ها کمک می‌کند تا درک بهتری از زمان بازگشت هزینه‌های اولیه و صرفه‌جویی‌های احتمالی در طول زمان پیدا کنند.

بهینه‌سازی مصرف انرژی در بلندمدت

در پروژه‌های بلندمدت، استفاده از سیستم‌های بهینه‌سازی انرژی مانند VFD‌ها، فن‌های کارآمدتر و پکینگ‌های مقاوم به رسوب می‌تواند به‌طور قابل توجهی هزینه‌های انرژی را کاهش دهد. این کار باعث می‌شود که هزینه‌های عملیاتی در درازمدت کاهش یابند و بازدهی سیستم افزایش یابد.

نگهداری پیشگیرانه و تعمیرات به موقع

یکی دیگر از نکات مهم در بهینه‌سازی برج‌های خنک‌کننده، اجرای نگهداری پیشگیرانه و انجام تعمیرات به موقع است. این کار باعث کاهش هزینه‌های تعمیرات و جلوگیری از خرابی‌های بزرگ می‌شود. نگهداری صحیح و به‌موقع از برج خنک‌کننده می‌تواند عمر مفید برج را افزایش دهد و نیاز به تعمیرات عمده را کاهش دهد.

پیشنها رهاب سازه

در توضیحات امروز به بررسی تمامی جنبه‌های مهم در انتخاب و نگهداری برج خنک‌کننده پرداخته شد. از انتخاب نوع برج خنک‌ کننده (مدار باز یا بسته) و اهمیت کیفیت آب گرفته تا تاثیر فن‌ها، پکینگ مدیا، و سیستم‌های هوادهی بر عملکرد برج، همه این موارد در بهبود کارایی و کاهش هزینه‌ها تأثیرگذار هستند. با کنترل دقیق دما و فشار، استفاده از فن‌های با راندمان بالا، و سیستم‌های بهینه‌سازی انرژی، می‌توان عملکرد برج را بهبود داد و هزینه‌های انرژی و نگهداری را کاهش داد.

در نهایت، انتخاب برج خنک‌کننده باید بر اساس نیازهای خاص هر پروژه صورت گیرد و باید از نگهداری پیشگیرانه و بررسی دقیق سیستم‌ها غافل نشد. استفاده از خدمات مشاوره و نصب از شرکت‌های معتبری که در طراحی و تولید برج خنک کننده مانند رهاب سازه ( Rahab Sazeh) می‌تواند به شما در انتخاب و نصب برج خنک‌کننده مناسب کمک کند.

در این راستا، رهاب سازه با سال‌ها تجربه در زمینه طراحی، نصب و نگهداری برج‌های خنک‌کننده، می‌تواند راهکارهای بهینه و تخصصی برای پروژه‌های مختلف ارائه دهد. این شرکت با توجه به نیازهای خاص پروژه‌های صنعتی، برج‌های خنک‌کننده با بهترین کیفیت و مناسب‌ترین تکنولوژی‌ها را پیشنهاد می‌دهد.

برای مشاوره بیشتر و دریافت خدمات تخصصی در زمینه برج‌های خنک‌کننده، می‌توانید به سایت رهاب سازه /https://rahabsazeh.com مراجعه کنید و از تجربه و تخصص این شرکت در این زمینه بهره‌مند شوید.
